Univerzalní hořák 35 kW - SADA ŘJ PANDA

Hnědé uhlí	Dřevěné pelety	Rostliné pelety
Štěpka do 3cm	Dřevní odpad	Rostliné materiály

Doprava zdarma po ČR (při platbě převodem na účet).

Při platbě dobirkou bude přepravné účtováno dle hmotnosti.

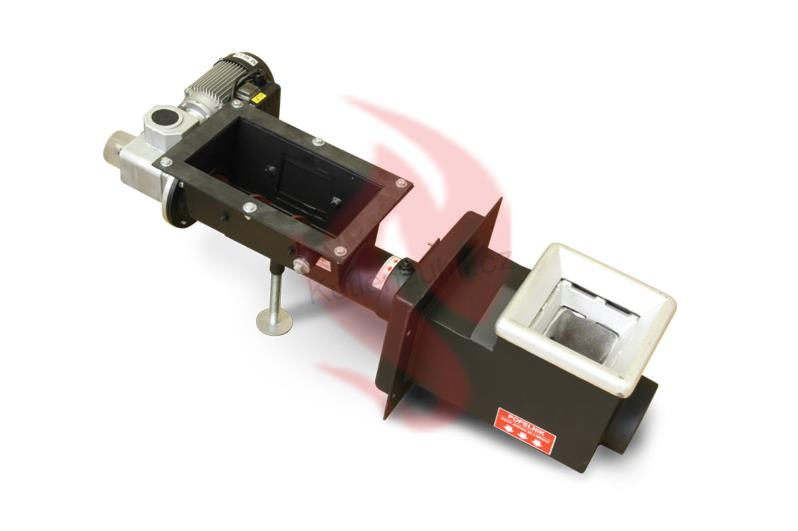

Univerzální hořák 35 kW je určen pro spalování pevných paliv do zrnitosti 30mm. Osvědčený podavač spaluje hnědé uhlí 2 ořech), černé uhlí hrášek), dřevěné pelety, drobnou štěpku. Tento hořák spaluje agro-pelety respektive rostlinné pelety, které se v běžném retortovém hořáku spékají, dále dokáže spalovat lehké materiály - piliny, hobliny, pšenici, žito, kukuřici atd. Hořák se dá regulovat v rozsahu od 7 kW do 35  kW. Palivo je podáváno do spalovací komory pomocí šnekového dopravníku. Pohon šnekové hřídele zajišťuje zpřevodovaný elektromotor.

KOMPLET OBSAHUJE: univerzální hořák, řídící jednotku PANDA, ventilátor a zásobník

Spalování pelet	Spalování uhlí	Spalování štěpky
Spalování pilin	Spalování agropelet	Spalování obilí

Hořák se dá instalovat do všech vyráběných litinových a plechových kotlů na tuhá paliva. Na hořák se upevní ventilátor, který podporuje hoření sekundárním vzduchem. Dále se na hořák připevňuje násypka, která nám umožňuje automatické podávání a výdrž násypky je 3-4dny.

Palivo je ze zásobníku podáváno šnekovým dopravníkem do  hořáku, kde je rovněž ventilátorem vháněn spalovací vzduch. Vznikající popel přepadává do popelníku pod hořákem. Hořák se spodním přikládáním paliva funguje podobně jako kovářská výheň. Vše probíhá plně automaticky bez zásahu obsluhy, která pouze vybírá popel.

Konstrukce univerzálníjo hořáku 35kW je navržena tak, aby bylo zajištěno plynulé podávání materiálu do spalovací části pece hořáku. Podávací šnek končí na začátku spalovací komory a z druhé strany je šnek opačný. Šneky mají opačný závit a tlačí proti sobě, tudíž krásně vytláčí materiál nahoru. U sypkých lehkých materiálů dokáže přidávaný materiál stlačit a nemá tendenci z pece odfukovat. Popel a nespálený materiál pak přepadává přes okraje do popelníku. Tento typ je určen pro spalování agro materiálů a hlavně lehkých materiálů, jako pilny, hobliny a další rostlinné produkty, které se spákají a tečou. Díky své konstrukci otočených šneků dokáže hravě vytlačit i vzniklé spékance.

Celý systém je řízen nejmodernější elektronickou řídicí jednotkou, která nám umožňuje nastavení:

• 5 režimů normální, den/noc, kalendářní, ekonomický, pokojový termostat)
• 4 teplotní čidla pro nastavení teplot čidlo ustřední topení a teplé užitkové vody, podlahového topení a cirkulace)
• 2 ochranná teplotní čidla na šneku a na výstupu z kotle proti přetopení)
• výstup na externí pokojový termostat - lze ovládat přímo z pokoje
• možnost připojení externího ovládacího panelu

• množství materiálu při přikládání
• posuv podávacího šneku, interval
• množství vháněného vzduchu
• regulace teploty ú.t., t.u.v., podlahového topení a cirkulačního čerpadla



Automatický provoz je chráněn proti zpětnému prohoření za pomocí dvou ochranných čidel. Ochranné čidlo na šneku při zaznamenání teploty nad 90°C vypne úplně ventilátor a podavač. Další ochranné čidlo na šneku při zaznamenání teploty nad 70°C sepne otáčení šneku a vyhrne všechem materiál do kotle. Největší ochranou hořáku se přikládá tomu, že celý systém je vzduchotěsně uzavřen. Další mechanickou ochranou je připravený ventil na zálevový systém, buď bimetalovou pojistkou nebo voskovou zátkou a zalití vodou například z kanystru.

Technické parametry:

• Výkon 7-35kW
• Výkon motoru: 90W
• Výkon ventilátoru: 75W

• Granulace - paliva až do 30 mm
• Vytápěné prostory do 280m²


Další parametry:

• Účinnost nad 75%!
• Ohnište z LITINY

• Záruka 2 roky


Řídící jednotka PANDA:

Řídící jednotka PANDA zajišťuje udržování požadované teploty vody v kotli vybaveném šnekovým podavačem. Díky svým pokročilým funkcím pracuje automaticky a ekonomicky s celou instalací ústředního topení (ú.t.), teplé užitkové vody (t.u.v.), podlahového topení a cirkulačního čerpadla. V porovnání s tradičními jednotkami nabízí pracovní režimy jako denní/noční, ekonomické nastavení a nový algoritmus řízení otáček ventilátoru. Panda disponuje jednoduchým, pohodlným a komfortním ovládáním pokojového termostatu. Využití pokojového termostatu ve spojení s jednoduchou obsluhou řadí tuto jednotku mezi nejjednodušší a nejoblíbenější na trhu.

Ke každé řídící jednotce PANDA je možné připojit až tři dálkové panely, které jsou stejné jako hlavní panel namontovaný u kotle. Kontrolovat lze tak kotel z libovolného místa.

Možnost dovybavení:

• Pokojový termostat – lze použít jakýkoliv drátový i bezdrátový.
• Dálkový panel – pro ovládání kotle z jiné části domu.
• Elektronická závlačka - hlídá motor proti přetížení a v případě blokace šneku bude informovat zvukovým signálem, nedojde však ke střihnutí pojistné závlačky.

Řídící jednotka SPARK:

Řídící jednotka je nejmodernější elektronické zařízení pro řízení kotle na tuhá paliva se šnekovým podavačem. Jednotka využívá moderní technologie a kontroluje spalovací proces.

Nová generace řízení poskytuje uživateli intuitivní menu a jednoduché ovládání, využívání různých funkcí, stejně jako jedinečný vzhled (TOUCH & PLAY řídící systém, výrazný displej prezentuje informace s pomocí ikon). Jednotka má uživatelské a servisní rozhraní, kde jsou uchovávána data o topném systému po dobu 3 let.

Uživatel si vybírá z několika provozních algoritmů jednotky, které optimalizují proces spalování. V jednotce je zabudováno inteligentní menu, které zajišťuje, že všechny odpojené moduly jsou neaktivní. Pokud aktivní prvek není zapojen, jednotka informuje, že není připojen daný modul.

Směšovací ventil – k základní výbavě jednotky patří ovládání jednoho směšovacího ventilu (možnost rozšíření až na 5 směšovacích ventilů pomocí modulu 4c-MX).

Fuzzy logic – regulátor pracuje v režimu práce s modulací výkonu kotle tak, aby dosáhl konstantní zadané teploty kotle.

Funkce BUS umožňuje rozšíření díky své modulární konstrukci, jako například rozšíření o sparkNET modul, termostat, modul směšovacích ventilů atd.

Jednotku lze vybavit dálkovým dotykovým nebo manuálním panelem, který umožňuje plnohodnotné ovládání kotle z pokoje a zároveň slouží jako pokojový termostat.

Jako jedna z mála řídících jednotek informuje na displeji o stavu hladiny paliva, kde je stav paliva zároveň zobrazován na dálkovém panelu sparkSTER.

Jednotku lze snadno ovládat přes internet pomocí počítače, tabletu či mobilního telefonu.

Možnost dovybavení:

-  SparkNET - ovládání přes internet a servis přes internet

-  modul 4c-MX - možnost ovládání 2 směšovacích ventilů (možnost připojit dva moduly)

-  SparkSTER - dálkový manuální nebo dotykový panel s integrovaným pokojovým termostatem

-  SparkLINK – nahrávání nového softwaru (pro servisní organizace)

-  elektronická závlačka – hlídá motor proti přetížení a v případě blokace šneku bude informovat zkukovým signálem, nedojde však ke střihnutí pojistné závlačky

sparkNET	Modul B, C	sparkSTER	sparkLINK	elektronická závlačka
