Ekoscroll DELTA S 25

• garanční palivo: dřevěná polena
• ostatmí palivo: dřevěné brikety, dřevní odpad
• kotle splňují EKODESIGN
• jednoduchá obsluha a údržba
• možnost připojení na samotížný systém
• výkonová řada: 16 a 24 kW
• velká přikládací dvířka
• snadné čištění dopalovací komory a výměníku kotle
• trubkový výměník
• nerezová tryska
• žárobetonová dopalovací komora
• řídící jednotka s funkcí řízení akumulačního zásobníku
• třída energetické účinnosti: A+
• emisní třída kotle: 5
• certifikováno v SZU Brno
• SVT kódy: DELTA S 15 - 24419, DELTA S 25 - 24420





Popis kotle DELTA
Kotle DELTA S jsou konstrukčně jednoduché kotle s jednoduchou a snadno ovladatelnou řídící jednotkou. Kotle lze zapojit jak na samotížný systém bez čerpadel, tak na systém s čerpadly.

Kotel zplyňuje měkké i tvrdé dřevo a dřevní odpad. Díky účinnosti převyšující 88 % je provoz tohoto kotle maximálně úsporný. Kotel splňuje limity pro 5. emisní třídu a EKODESIGN a je zařazen do třídy A+ v energetické účinnosti. Díky tlačnému ventilátoru a trysce ze žáruvzdorné nerezové oceli je možné v kotli spalovat i vlhčí dřevo a dřevěný odpad, jako jsou hobliny, kůry, štěpka atd.

Jednoduchá konstrukce umožňuje provádět snadnou údržbu kotle včetně výměny náhradních dílů. Jednoduchá je i obsluha řídící jednotky kotle. Obsluha řídící jednotky spočívá pouze v nastavení požadované teploty kotle a popřípadě teploty akumulační nádrže.

Těleso kotle má tvar kvádru a je svařeno z kotlového plechu. V přední části jsou dvoje dvířka, horní slouží jako přikládací, spodní jako dvířka popelníková. V zadní části kotlového tělesa je trubkový výměník. Čistící otvor výměníku je umístěný na horní straně kotle spolu s otvorem pro výstupní vodu a řídící jednotkou. Na zadní straně kotle je otvor pro vstupní vodu, otvor pro napouštěcí ventil, dochlazovací zařízení a sopouch kotle. Na boku kotle je páka pro otvírání zatápěcí klapky. Tlačný ventilátor je umístěný pod krycím plechem mezi dvířky na přední straně kotle. Řídící jednotka kotle ovládá provoz a výkon ventilátoru v závislosti na teplotě kotle a teplotě spalin, ovládá čerpadlo UT a řídí ohřev akumulačního zásobníku. Řídící jednotka ecoMAX 800D ovládá i směšovací ventil topného systému a řídí ohřev TUV.

Řídící jednotky kotlů DELTA

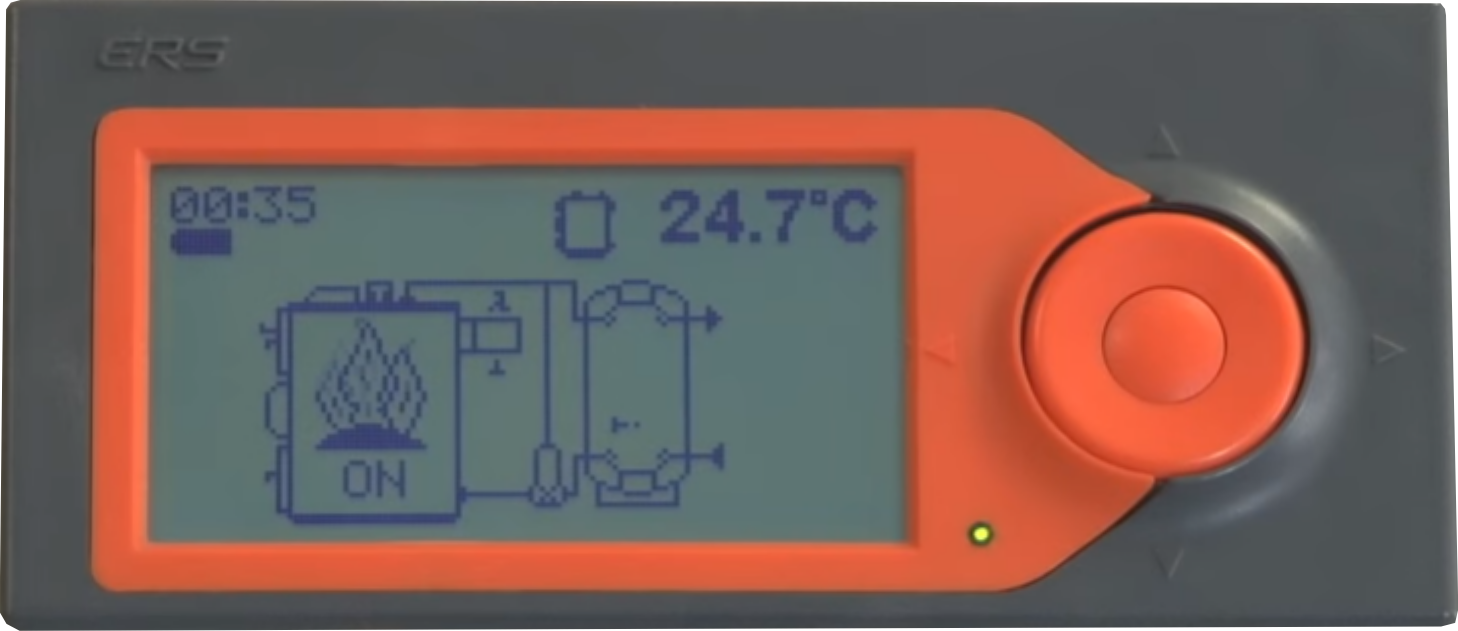

	AK 5000 Výhody a funkce regulace obrázkové menu  automatické nastavování výkonu ventilátoru ovládání nabíjení akumulační nádrže ovládání kotlového čerpadla sledování teploty TUV možnost připojení rozšiřujícího modulu pro řízení směšovacího ventilu možnost řízení směšovacího ventilu podle ekvitermní regulace Součástí jednotky AK 3000 je teplotní čidlo akumulační nádrže a zásobníku TUV
	Návod AK 5000 Elektrické schéma AK 3000

	Rozšiřující modul pro řízení topného okruh Euroster TC 11 M. Lze použít i jinou regulaci, tento modul uvádíme jako příklad.
	Návod k obsluze Euroster 11 M

EcoMAX 800 D Výhody a funkce regulace menu v českém jazyku modulace výkonu ventilátoru ovládání kotlového čerpadla, čerpadla UT a TUV měření teploty akumulační nádrže řízení směšovacího ventilu UT za akumulační nádrží možnost ekvitermní regulace směšovacího ventilu dálkové ovládání ve dvou verzích (EcoSTER / EcoSTER TOUCH) možnost připojení rozšiřujících modulů pro řízení až 4. směšovacích ventilů Součástí jednotky 800 D je teplotní čidlo akumulační nádrže, zásobníku TUV a směšovacího ventilu.

Návod EcoMAX 800 D Elektrické schéma 800 D

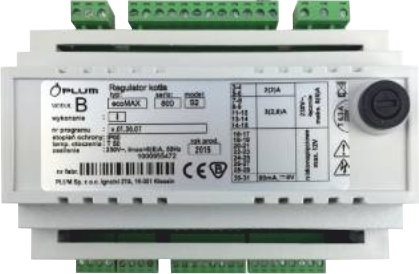

	Rozšiřující modul B pro řízení dvou topných okruhů.
	Rozšiřující modul C pro řízení dalších dvou topných okruhů.

Technické parametry:



Návod naleznete v kategorii: Ke stažení
